04 · COMMERCIAL KITCHEN

주방 화재는 K급입니다.
물로도, 분말로도 꺼지지 않습니다.

식용유 화재는 재발화합니다.상업용 주방자동소화장치는 후드⁠·⁠덕트 온도를 감지해 열원을 자동으로 끊고, K급 강화액을 조리기구⁠·⁠후드⁠·⁠덕트에 동시에 방출해 초기에 진압합니다.

상업용 주방자동소화장치 적용 현장
13L
K급 강화액 · 국내 최대 용량
KFI 성능인증
60초 이내
감지 → 가스 차단 →
약제 방출까지
22.9m
덕트 방호 최대 길이
분사높이 1.3 m
04 · Types

전자식과 기계식,
현장에 맞는 모델을 설치합니다.

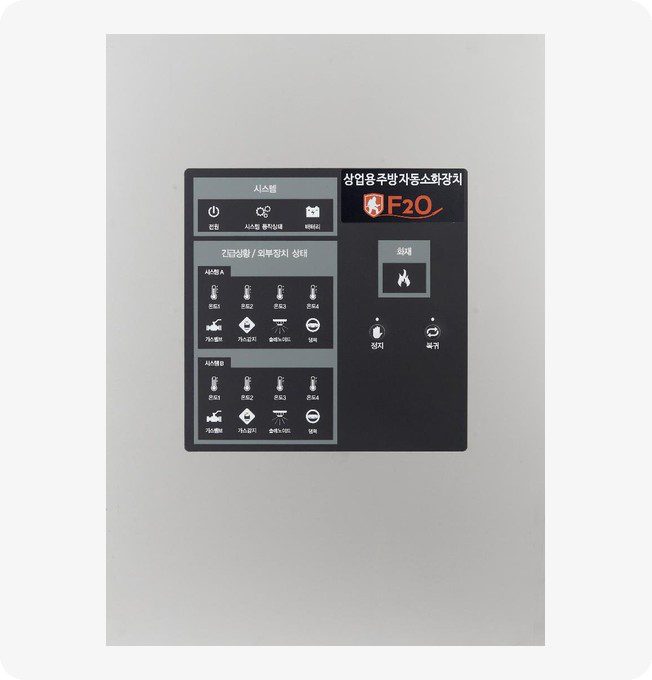

  • 전자식 F2O

    전자식 F2O

    하이브리드 온도센서가 후드 온도를 상시 감시, 1차 예비경보 → 2차 화재경보로 대응합니다.이벤트 기록⁠·⁠IoT 모니터링으로 예방까지.

    조리기구별 센서 3종 노랑 — 튀김기파랑 — 가스레인지 · 그리들 · 가마솥빨강 — 중화레인지 · 브로일러1B/T 일체형 · 2B/T 일체형 + 보조함 · 감지부 교체 불필요

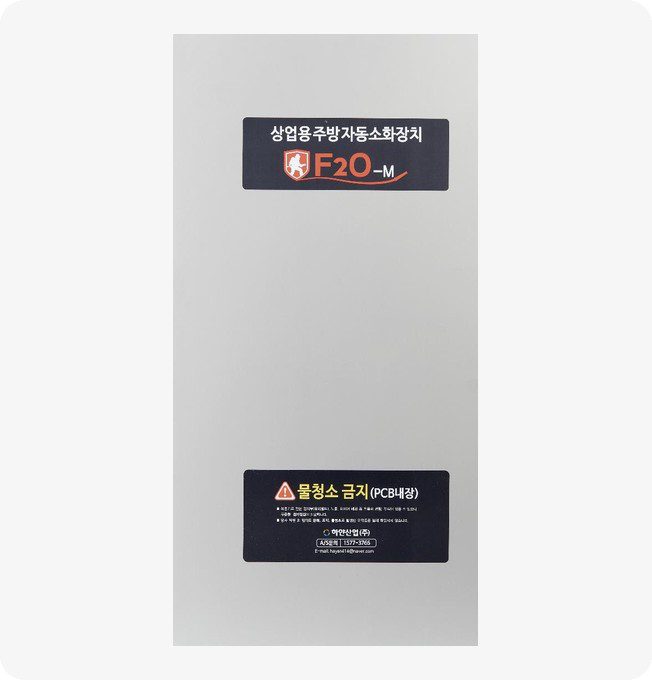

  • 기계식 F2O-M

    기계식 F2O-M

    유리벌브 감지부가 182 ℃⁠에서 단락되면 바로 방출합니다.구조가 단순하고 경제적이라 소규모 주방에 적합합니다.

    1B/T · 2B/T 일체형 · 감지부 주기 교체 (6개월 ~ 1년)
04 · Specifications

전자식 F2O · 기계식 F2O-M 비교

구분전자식 F2O기계식 F2O-M
모델F2O 1B/T (일체형) · 2B/T (일체형 + 보조함)F2O-M 1B/T (일체형) · 2B/T (일체형)
제품 크기450 × 630 × 250 (1B/T) · 800 × 630 × 250 (2B/T) mm350 × 630 × 250 (1B/T) · 570 × 630 × 250 (2B/T) mm
소화약제K급 강화액 13 L · 가압가스 분사K급 강화액 13 L (약 21 kg) · 가압가스 분사
감지부하이브리드 온도센서 (디지털 + 온도퓨즈)유리벌브 182 ℃ · 와이어 장력식
동작 온도
예비경보 / 약제 방출
센서 색상으로 조리기구에 맞춤
노랑 100 / 128 ℃ — 튀김기
파랑 150 / 192 ℃ — 가스레인지 · 그리들 · 가마솥
빨강 200 / 240 ℃ — 중화레인지 · 브로일러
유리벌브 182 ℃에서 파열 → 바로 방출
방호 범위분사높이 1.3 m · 덕트 22.9 m분사높이 1.3 m · 덕트 22.9 m
약제 방출60초 이내 · 가스 자동 차단60초 이내 · 가스 자동 차단
제어부온도센서 8 · 가스차단기 2 · 댐퍼 2 · 가스/CO 감지기 2—
경보1차 예비경보 → 2차 화재경보감지부 단락 시 화재 알람
유지관리감지부 교체 불필요 · 월 1회 셀프테스트 (복귀 버튼)감지부 주기 교체 (6개월 ~ 1년) · QR 스캔 점검
기능자가진단 LED · 이벤트 저장 · IoT 모니터링 (옵션)LED 상태 표시 · 모바일 알람 (옵션)
인증KFI 성능인증KFI 성능인증 (상소23-2)
04 · Video

불이 나면 어떻게 꺼지는지,
영상으로 확인하세요.

  • 전자식 F2O 작동 원리 1:14

    온도센서 감지 → 1차 예비경보⁠·⁠가스 차단 → 온도퓨즈 단락 → 약제 방출 → 진압.실제 튀김기 화재 시험 장면을 함께 보여 줍니다.

  • 기계식 F2O-M 작동 원리 1:10

    유리벌브 파열 → 와이어 장력 해제⁠·⁠기계식 격발 → 약제 방출⁠·⁠가스 차단 → 진압.전원 없이 열만으로 작동합니다.

04 · How to use

설치 후에는
이것만 기억하세요.

전자식 F2O

  1. 01
    경보가 울릴 때

    정지 버튼으로 부저를 멈추고, 후드 과열인지 화재인지 먼저 확인합니다.

  2. 02
    화재가 났을 때

    빨간색 수동작동장치의 뚜껑을 열고 손잡이를 힘차게 당깁니다.전원이 없어도 약제가 나갑니다.

  3. 03
    한 달에 한 번

    복귀 버튼을 눌러 셀프테스트를 합니다.LED가 녹색이면 정상, 빨간색과 부저가 울리면 연락 주세요.

  4. 04
    평소 청소

    온도센서⁠·⁠분사노즐에 낀 유증기를 물수건으로 닦습니다.온도센서는 물청소해도 됩니다.

기계식 F2O-M

  1. 01
    스위치 위치 확인

    가스차단기 스위치 열림 ⁠·⁠ 부저 스위치 ON ⁠·⁠ LED 꺼짐이 정상입니다.

  2. 02
    화재가 났을 때

    수동작동장치 뚜껑을 위로 올린 뒤 손잡이를 힘차게 당깁니다.

  3. 03
    감지부 상태 확인

    링키지에 유리벌브가 잘 끼워져 있고 와이어가 팽팽한지 봅니다.와이어가 느슨하면 경고알람이 울립니다.

  4. 04
    노즐 캡 · 청소

    노즐 캡은 늘 끼워 두고, 노즐의 유증기는 간단히 물청소합니다.

경보가 울리면 — 이렇게 대응합니다

  1. 01

    경보가 울리면

    부저가 울리고 LED가 빨간색으로 바뀝니다.

  2. 02

    부저부터 끄기

    F2O는 정지 버튼, F2O-M은 부저 스위치를 OFF로 합니다.

  3. 03

    후드 안 확인

    불이 났다면 수동작동장치를 당겨 바로 진압합니다.과열이라면 배기⁠·⁠조리 상태를 먼저 조치합니다.

  4. 04

    매디스에 연락

    진압 뒤에는 약제 재충전⁠·⁠감지부 교체⁠·⁠노즐 청소가 필요합니다.판단이 어려우면 무리하지 말고 바로 연락 주세요.

  • 소화용기함(제어부)에는 PCB가 들어 있어 물청소를 하면 안 됩니다.
  • 노즐 캡은 유증기가 노즐 안으로 들어가는 것을 막습니다. 빠졌거나 오염됐으면 교체를 요청하세요.
  • 후드·필터에 기름때가 쌓이면 화재 위험이 커집니다. 주기적으로 청소해 주세요.
  • F2O는 자가점검·경보 등 모든 이벤트가 날짜·시간과 함께 저장됩니다(IoT 옵션 시 앱에서 확인).
점검 · 약제 재충전 · 감지부 교체 문의매디스 070-8777-1001
Documents

제품소개서 · 인증 자료

  • 상업용 주방자동소화장치 성능인증서 (KFI)상업용 주방자동소화장치 성능인증서 (KFI)
  • K급 소화약제 형식승인서 (KFI)K급 소화약제 형식승인서 (KFI)
  • 약제 부동액 성분 불포함 시험성적서약제 부동액 성분 불포함 시험성적서
  • 약제 중금속 성분 불포함 시험성적서약제 중금속 성분 불포함 시험성적서

인증서는 제조사 명의로 발급된 문서입니다. 매디스는 인증 제품을 인증 범위 안에서 납품·시공합니다.

04 · Process

매디스가 처음부터 끝까지 진행합니다

  1. STEP 1

    현장 조사

    방호구역 실측, 위험 요소⁠·⁠전원⁠·⁠배관 조건 확인.도면이 있으면 도면으로도 시작합니다.

    산출물 조사 결과 · 제품군 제안
  2. STEP 2

    설계 · 3D 구성도

    방호체적 계산, 모델⁠·⁠수량 산정, 노즐⁠·⁠감지기 배치를 3D 구성도로 드립니다.

    산출물 견적서 · 3D 구성도 · 인증서류
  3. STEP 3

    시공

    매디스가 시공 일정과 품질을 책임지고 관리합니다.운영 중인 시설은 야간⁠·⁠휴무일 시공으로 조율합니다.

    산출물 시공 사진 · 시운전
  4. STEP 4

    완공 검사 · 관리

    완공검사 대응, 사용 교육, 감지부⁠·⁠약제 점검 주기 안내.이후 AS 창구가 같습니다.

    산출물 완공 서류 · 관리 안내
Basis

법적 근거 · 인증

  • 2017.07소화기구 및 자동소화장치 화재안전기준 시행 — K급 화재등급 · 상업용 주방자동소화장치 항목 신설
  • 2022.04화재예방법 시행령 전부개정 — 집단급식소 · 판매시설 입점 일반음식점 설치 의무화 (2023.12 시행)
  • KFI성능인증 제품을 인증 범위 내에서 설치 (F2O-M 상소23-2)
  • 특허온도센서 및 그 온도센서를 이용한 화재감지시스템 — F2O 하이브리드 온도센서
Cases

상업용 주방자동소화장치 시공 사례

상업용 주방자동소화장치, 우리 현장에 맞는지 확인받기

현장조사⁠·⁠견적은 무료입니다.사진이나 도면만 있어도 시작할 수 있습니다.
