05 · CABINET TYPE
배관 공사 없이,
배관 공사 없이,
방호구역 하나를 통째로.
감지부·수신부·작동장치·저장용기·방출헤드가 한 캐비닛에 들어 있는 고정식 자동소화장치입니다.교차회로 감지로 오동작을 막고, 정전 시 예비전원으로 자동 전환됩니다.소화기구로 분류돼 착공신고 대상이 아닙니다.
5종 약제
FK-5-1-12 · HFC-125
HFC-227ea · HFC-23 · CO₂
HFC-227ea · HFC-23 · CO₂
251㎥
최대 설계방호체적
(HFC-23 150 kg, 3B/T)
(HFC-23 150 kg, 3B/T)
30초
방출지연
경보 후 대피 시간 확보
경보 후 대피 시간 확보
05 · Types전산실, 전기실, 문서고.
전산실, 전기실, 문서고.
잔여물 없이 지킵니다.
교차회로 감지
광전식 연기감지기 A와 차동식 열감지기 B가 모두 동작해야 방출합니다.비화재보를 막는 교차회로 방식.
경보 · 수동 조작
A 또는 B 동작 시 싸이렌, A·B 동시 동작 시 음성경보와 소화가스 방출등 점등.수동조작함으로 직접 기동·정지.
화재 시 동작 순서
감지기 A·B 동작 → 경보·음성 → 방출지연 30초 → 약제 방출·진압
05 · System

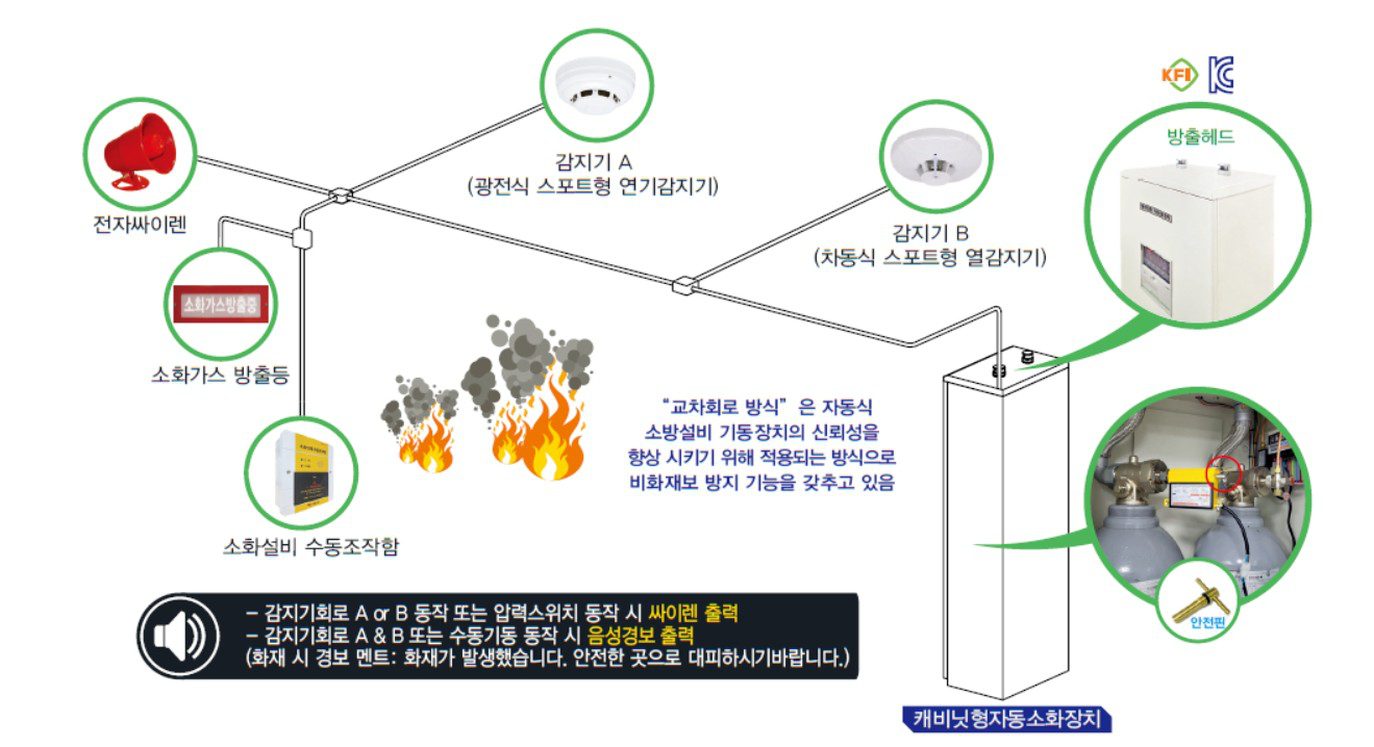

캐비닛형 자동소화장치 구성도
Appendix
제품 사양 · 모델 목록
종합 카탈로그 부록 기준.인증 범위 내 설치를 위한 정확한 모델 선정은 견적 시 확인합니다.
| 항목 | 사양 |
|---|---|
| 입력전원 | AC 220 V, 60 Hz · 감시 시 7.5 W |
| 예비전원 | Ni-Cd DC 24 V / 600 mAh |
| 작동장치 | 솔레노이드 밸브 DC 24 V, MAX 1.5 A |
| 압력스위치 | 작동압력 5 ~ 100 kg/㎠ |
| 경보 | 싸이렌 + 음성경보 (한 · 영) |
| 방출지연 | 0 · 10 · 20 · 30초 설정 (출고 30초) |
| 방출시간 | 할로겐화합물 10초 · 이산화탄소 60초 |
| 외부기기 | 감지기 A · B, 수동조작함, 방출표시등, 전자싸이렌 |
| 연동 출력 | 방재반 · 설비 연동 (무전압 접점) |
| 동작 이력 | 최대 250개 메모리 · PC 통신 출력 |
| 소화약제 | 형식승인 | 소화농도 | 1B/T | 2B/T | 3B/T |
|---|---|---|---|---|---|
| HFC-23 | 캐21-1 | 13 % | 43 kg → 71.97 · 50 kg → 83.69 | 86 kg → 143.94 · 100 kg → 167.38 | 150 kg → 251.07 |
| HFC-125 | 캐21-2 | 8.7 % | 50 kg → 77.04 | 100 kg → 154.09 | 150 kg → 231.13 |
| HFC-227ea | 캐21-3 | 6.6 % | 50 kg → 72.93 · 75 kg → 109.40 | 100 kg → 145.86 · 150 kg → 218.80 | — |
| FK-5-1-12 | 캐26-1 | 4.5 % | 35 kg → 40.49 · 50 kg → 57.84 · 60 kg → 69.41 | 100 kg → 115.68 · 120 kg → 138.82 | 150 kg → 173.53 · 180 kg → 208.23 |
| 이산화탄소 | 캐21-5 | 1 kg/㎥ | 45 kg → 45 | 90 kg → 90 | — |
설계방호체적 V = W × S × (100 − C) / C [㎥] · 용기 68 L 고압가스 용기 · 충전압력 20 ℃ 할로겐화합물 42 bar, CO₂ 57 bar · 용기 재검사 10년 이하 5년, 10년 초과 3년마다 · 약제량 5 % · 압력 10 % 초과 손실 시 재충전
Basis
법적 근거 · 인증
- KFI형식승인 캐21-1 · 21-2 · 21-3 · 26-1 · 21-5
- 착공신고소화기구로 분류 — 착공신고 대상 아님
- 2025.04기술기준 개정 적용
